Xin AnengfurnituriRolă rulantă de transportsoluții concepute pentru a susține partea încărcată a transportoarelor cu bandă, reducând în același timp înclinarea benzii, rezistența la rulare și uzura inutilă. Cu un design axat pe rotație stabilă, etanșare fiabilă și curgere radială controlată, aceste role pot suporta aplicații solicitante de manipulare a materialelor în vrac și sunt proiectate pentru până la 30.000 de ore de funcționare în condiții normale de lucru.
O rolă rulantă de transport este una dintre componentele esențiale ale unui sistem de transport cu bandă, deoarece susține continuu atât banda transportoare, cât și materialul transportat. Rolele de rulare selectate corect ajută la menținerea formei benzii, la distribuirea sarcinii, la reducerea frecării și la promovarea transportului stabil. Acest ghid explică modul în care funcționează rulourile de transport, componentele lor principale, factorii de performanță, configurațiile disponibile, considerațiile de selecție și practicile de întreținere. De asemenea, analizează de ce precizia rolelor, rulmenții, etanșarea, calitatea materialului și condițiile de funcționare a transportorului ar trebui luate în considerare atunci când alegeți un furnizor de role.
Cuprins
- Ce este o rolă rulantă de transport?
- Cum funcționează o rolă rulantă de transport?
- Care sunt componentele cheie?
- Ce beneficii oferă?
- Ce tipuri de rulouri de transport sunt disponibile?
- Cum ar trebui să alegi ruloul potrivit?
- Ce factori tehnici afectează performanța?
- Cum poate fi prelungită durata de viață a ruloului transportor?
- Întrebări frecvente
- Concluzie
Ce este o rolă rulantă de transport?
O rolă de rulare portantă este o componentă rotativă a transportorului instalată sub partea de transport a unui transportor cu bandă. Sarcina sa principală este de a sprijini banda și materialul în vrac plasat pe ea pe măsură ce banda se deplasează de-a lungul rutei de transport.
Spre deosebire de scripetele de antrenare a transportorului, care furnizează forța de antrenare, o roată de rulare oferă în principal suport mecanic și contact de rulare controlat. Rolele multiple sunt aranjate în mod normal ca un set de role, permițând curelei să mențină un profil adecvat în timp ce transportă material.
În funcție de designul transportorului, rulourile de transport pot fi configurate ca role standard de jgheab, aranjamente plane, modele orientate la impact, configurații cu auto-aliniere sau soluții în formă de V. Configurația corectă depinde de lățimea benzii, caracteristicile materialului, viteza transportorului, condițiile de încărcare și cerințele de instalare.
Pentru producători și integratori de sisteme, selectarea cilindrului rulant de transport adecvat nu este, prin urmare, doar o decizie de cumpărare a componentelor. Afectează direct stabilitatea benzii transportoare, urmărirea benzii, consumul de energie, frecvența de întreținere și durata de funcționare.
Cum funcționează o rolă rulantă de transport?
În timpul funcționării, banda transportoare se deplasează peste o serie de role rotative. Pe măsură ce materialul în vrac este încărcat pe bandă, greutatea acestuia este transferată prin bandă către setul de rulare și apoi către cadrul transportorului.
Un aranjament de transport bine conceput îndeplinește mai multe funcții simultan:
- Suportă greutatea benzii transportoare goale.
- Suportă încărcătura materială transportată.
- Ajută la menținerea profilului de centură dorit.
- Reduce slăbirea curelei între punctele de sprijin.
- Limitează rezistența la rulare în timpul transportului.
- Ajută la menținerea transportului fluid al materialului.
- Reduce stresul inutil asupra benzii transportoare.

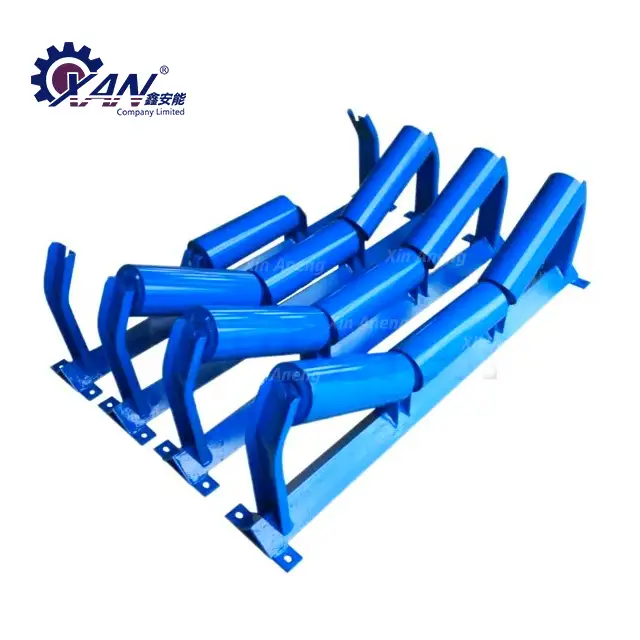

Într-un transportor tipic cu jgheab, mai multe role sunt poziționate în unghi pentru a forma un jgheab. Această configurație mărește capacitatea benzii de a reține materiale în vrac și poate îmbunătăți capacitatea de transport fără a necesita o lățime excesivă a benzii.
Care sunt componentele cheie?
Fiabilitatea unui rulant transportor depinde mai degrabă de interacțiunea mai multor componente decât de carcasa rolei. Un ansamblu obișnuit de rulment de transport poate include un arbore, rulmenți, etanșări, capace de capăt, scaune de rulment, tub cu role și lubrifiere adecvată.
| Componentă | Funcția primară | De ce contează |
|---|---|---|
| Tub cu role | Oferă suprafața de sprijin rotativă pentru centură | Afectează netezimea rulării, durabilitatea și contactul cu centura |
| Arbore | Oferă suport structural pentru ansamblul rotativ | Trebuie să reziste la sarcini de funcționare fără deformare excesivă |
| Rulment | Permite rolei să se rotească cu rezistență controlată | Influențează direct calitatea rotației și durata de viață |
| Sigiliu | Ajută la prevenirea pătrunderii contaminanților în zona de rulment | Important pentru mediile cu praf, umede și solicitante |
| Capăt de capăt | Susține și protejează componentele interne | Contribuie la integritatea asamblarii și la performanța de etanșare |
| Lubrifiere | Reduce frecarea internă și uzura | Sprijină o funcționare mai lină și durabilitate a rulmenților |
Din acest motiv, controlul calității ar trebui să acopere materiile prime, rulmenți, etanșări, precizia producției, procesele de asamblare și inspecția finală, mai degrabă decât să se concentreze doar pe aspectul exterior al rolei.
Ce beneficii oferă?
1. Suport mai bun pentru centură
Suportul continuu reduce slăbirea excesivă a benzii și ajută la menținerea unei suprafețe de transport stabile. Acest lucru este deosebit de important atunci când transportorul manipulează materiale în vrac grele sau încărcate continuu.
2. Uzură redusă a curelei
Distribuirea uniformă a încărcăturii de material ajută la reducerea stresului localizat asupra curelei. Rotirea corectă a rolei poate reduce, de asemenea, frecarea inutilă între centură și sistemul de susținere.
3. Manipulare mai ușoară a materialelor
Rotirea stabilă a rulantului permite benzii să se deplaseze constant de-a lungul traseului transportorului. Acest lucru poate contribui la o curgere mai fluidă a materialului și la reducerea perturbărilor operaționale.
4. Durată de viață mai lungă a benzii transportoare
Atunci când centura este susținută corect și rezistența la rulare este controlată, stresul mecanic inutil poate fi redus. În timp, acest lucru poate contribui la o viață mai lungă a curelei și la costuri mai mici de înlocuire.
5. Cerințe de întreținere mai reduse
Rulmenții fiabili, etanșarea eficientă, fabricația precisă și materialele adecvate pot reduce frecvența înlocuirii premature a ruloului de rulare și timpul neplanificat al transportorului.
Ce tipuri de rulouri de transport sunt disponibile?
Nu există o singură configurație de rotiță adecvată pentru fiecare transportor. Dispoziții diferite ale transportoarelor și condiții de manipulare a materialelor necesită aranjamente diferite de sprijin.
- Rozele standard ale jgheaburilor:Utilizat în mod obișnuit pe partea încărcată a transportoarelor cu bandă de materiale în vrac pentru a forma un profil de jgheab.
- Rozele plate:Potrivit pentru aplicații în care este necesar un profil de centură plat.
- Role de impact:Proiectat pentru zonele în care materialul cade pe centură și este necesară o absorbție suplimentară a impactului.
- Rozele de ghidare cu auto-aliniere:Folosit pentru a ajuta la controlul urmăririi centurii și pentru a reduce rătăcirea centurii.
- Rozele în formă de V:Folosit pentru configurații speciale de transportoare unde este preferat un aranjament de suport în formă de V.
Când se proiectează sau se modernizează un sistem de transport, tipul de rotiță trebuie selectat împreună cu cureaua, scripetele, suportul, punctul de încărcare și structura generală a transportorului, mai degrabă decât tratat ca o componentă izolată.
Cum ar trebui să alegi ruloul potrivit?
Alegerea rolei corecte necesită mai mult decât potrivirea unui număr de piesă de catalog. Inginerii și echipele de achiziții ar trebui să evalueze întregul mediu de operare.
- Determinați lățimea centurii:Centurile mai largi necesită, în general, sisteme de sprijin mai mari și configurate mai adecvat.
- Verificați viteza curelei:Vitezele mai mari impun cerințe mai mari asupra stabilității rotative, echilibrului, rulmenților și etanșării.
- Evaluați capacitatea de transport:Aranjamentul rolelor trebuie să suporte atât greutatea curelei, cât și sarcina maximă de material.
- Luați în considerare caracteristicile materialelor:Materialele abrazive, prăfuite, umede, lipicioase sau corozive pot necesita etanșare și materiale specifice.
- Verificați condițiile de instalare:Temperatura, umiditatea, expunerea la praf, instalarea în aer liber și condițiile de curățare pot influența selecția rolei.
- Confirmați compatibilitatea dimensională:Dimensiunile arborelui, diametrul rolei, configurația cadrului și dimensiunile de montare trebuie să se potrivească cu transportorul.
De exemplu, datele de performanță publicate ale ruloului de transport pot acoperi lățimi de benzi de la aproximativ 500 mm până la 2.400 mm, cu capacitatea de transport variind în funcție de lățimea și viteza benzii. Acest lucru demonstrează de ce parametrii de funcționare ar trebui să fie confirmați înainte de finalizarea unei specificații.
Ce factori tehnici afectează performanța?
Precizia este unul dintre cele mai importante considerente atunci când se evaluează o rolă transportoare industrială. O curgere radială excesivă poate crește vibrațiile și rezistența, în timp ce performanța slabă a rulmentului sau a etanșării poate scurta durata de viață.
| Factorul de performanță | Efect potențial | Focalizare recomandată |
|---|---|---|
| Runout radial | Poate influența vibrațiile și stabilitatea rulării curelei | Mențineți acuratețea corespunzătoare a producției |
| Calitatea rulmentului | Afectează rezistența la rotație și durabilitatea | Utilizați rulmenți corespunzători condițiilor de funcționare |
| Performanță de etanșare | Ajută la protejarea componentelor interne de contaminare | Potriviți garniturile la praf, umiditate și expunerea la mediu |
| Suprafața rolei | Influențează contactul cu centura și rezistența la rulare | Păstrați suprafața netedă și finisată corespunzător |
| Rezistența arborelui | Determină rezistența la sarcini axiale și operaționale | Selectați dimensiunile în funcție de sarcina reală |
| Lubrifiere | Influențează frecarea și uzura rulmenților | Utilizați unsoare adecvată și protecție internă eficientă |
Conform informațiilor tehnice disponibile, rolele Xin Aneng folosesc rulmenți specializați, unsoare pe bază de litiu și etanșare interioară și externă. Produsul este specificat pentru până la 30.000 de ore în condiții normale de lucru, deși durata de viață reală va depinde de sarcină, viteză, mediu, întreținere, instalare și alți factori de funcționare.
Cum poate fi prelungită durata de viață a ruloului transportor?
Chiar și un rulant bine fabricat necesită instalare și întreținere corespunzătoare. Un program de întreținere preventivă poate ajuta la identificarea problemelor înainte ca acestea să devină defecțiuni ale benzilor sau ale transportoarelor.
- Inspectați rolele în mod regulat pentru zgomot sau vibrații anormale.
- Verificați dacă există semne de rotație gripată sau de înaltă rezistență.
- Inspectați garniturile pentru deteriorări vizibile sau contaminare.
- Monitorizați urmărirea centurii și investigați abaterea persistentă a centurii.
- Îndepărtați materialul acumulat în jurul ansamblului rolei.
- Verificați cadrele și arborele de montaj pentru slăbire sau deformare.
- Înlocuiți prompt rolele deteriorate pentru a preveni deteriorarea secundară a curelei.
- Păstrați înregistrări de întreținere pentru a identifica tiparele de defecțiuni recurente.
Inspecția de rutină este deosebit de importantă în minerit, agregate, porturi, generarea de energie, ciment, metalurgie și alte medii de manipulare a materialelor în vrac, unde transportoarele pot funcționa perioade lungi de timp sub sarcini substanțiale.
Întrebări frecvente
Care este scopul principal al unei role de transport?
Scopul principal este de a susține partea încărcată a unei benzi transportoare și materialul transportat. Ajută la menținerea formei curelei, la reducerea căderii, la controlul rezistenței la rulare și la promovarea unei manevrări stabile a materialului.
Care este diferența dintre un rulant de transport și unul de retur?
Un rulant de transport susține partea de transport încărcată a benzii, în timp ce o roată de retur susține partea de retur goală pe măsură ce banda se deplasează înapoi spre zona de încărcare a transportorului.
Prin ce diferă un rulant de transport de un rulant de impact?
Un rulant de transport standard susține în primul rând cureaua și materialul în timpul transportului. O rotiță de impact este, în general, poziționată în zonele de încărcare în care căderea materialului creează forțe de impact mai mari și este necesară o protecție suplimentară a centurii.
Cât timp poate dura o rolă rulantă de transport?
Durata de viață depinde de sarcină, viteză, material, mediu, instalare, întreținere, calitatea rulmenților și etanșare. Xin Aneng specifică până la 30.000 de ore în condiții normale de lucru, dar performanța reală ar trebui evaluată în funcție de aplicația specifică.
Ce informații ar trebui să furnizeze cumpărătorii la comandă?
Cumpărătorii ar trebui să furnizeze în mod normal lățimea benzii, viteza benzii, capacitatea de transport, caracteristicile materialelor, aranjamentul transportorului, diametrul rolei, dimensiunile arborelui, mediul de instalare și orice cerințe tehnice sau dimensionale aplicabile. Furnizarea de informații complete ajută producătorul să recomande o configurație adecvată.
Concluzie
O rolă de rulare portantă poate fi o componentă relativ mică într-un sistem de transport complet, dar influența sa asupra suportului benzii, stabilității de manipulare a materialului, uzură, întreținere și eficiența generală de funcționare este semnificativă. Combinația corectă de structură cu role, rulmenți, etanșări, lubrifiere, precizie dimensională și design specific aplicației poate ajuta operatorii de transportoare să obțină performanțe mai fiabile pe termen lung.
Pentru proiectele care necesită componente fiabile ale transportorului, soluția Carrying Idler Roller de la Xin Aneng oferă o opțiune pentru aplicații solicitante de transport de materiale în vrac. Dacă selectați role pentru un transportor nou, înlocuiți rolele existente sau dezvoltați un sistem de transport personalizat,contactaţi-necu lățimea centurii, viteza, capacitatea și condițiile de operare pentru a discuta o soluție potrivită pentru proiectul dvs.
